概述

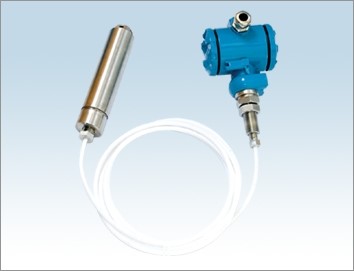

LHBU740平衡罩式液位變送器，敏感器件安裝在中繼箱下端，投 入部件為平衡罩，兩者之間由導氣管(導壓)相連，液柱的壓力通過空氣 的傳導間接地由導氣管傳遞給敏感部件，這樣就避免敏感部器件與被 測介質的直接接觸。不僅適用於普通水的測量，還適用於高溫、粘稠、 腐蝕等介質特殊場合的液位測量。廣泛適用於化工、冶金、電站、水 利、城市供水和工業廢水等領域。
主要技術參數
量 程: 0-1～30m
測量介質: 各類水、重輕油、原油、酸堿等各類腐蝕性液體
精 度: 0.25%F·S; 0.5%F·S(一般為0.5%F·S)
輸 出: 4～20mADC
溫 度: 環境溫度0～60℃，介質溫度0～250℃
電 源: 24VDC
防塵防潮: 全天候
防爆級別: EXiaⅡCT5
指示表頭: 100%指針表頭或31/2位液晶顯示(用戶訂貨時須另指明)
工作原理
當把變送器的平衡罩投入到液體中某一位置時，傳感器經過導氣管受到的壓力為: P=9.807pH+Po
其中 P—傳感器感受到的壓強，單位kPa
P—液位密度，單位g/cm3
H—待測液麵高度，單位m
Po—液麵上的壓強，單位kPa
若傳感器背麵腔與液麵上部連通，則Po為零，所以H約等於0.102P/p，變送器把感受到的壓力信號轉 換成電信號，此信號與液麵高度成正比。
注意:被測液體的容器須通大氣，即是開放式的，不能密閉，否則測量結果無意義。
